源音频
两段录音，均为 20.009 MHz 短波 AM 信号经业余接收机解调后的音频部分。
CHINA1.mp3
33 s · 1970-04-25 · Sven Grahn (SM0CEK) @ Stockholm
ChinSat_70-04-27_0945Z.mp3
173 s · 1970-04-27 · Kurt DF7FU @ Germany
两段都可以从 dd1us.de
直接下载。173 秒的 ChinSat 包含 3 个完整的 60 秒循环，是本文主要分析对象。
CHINA1 只有 33 秒，相当于半个循环，用作 48 小时后的对照。
插图：DFH-1 的信号不是孤立出现的；它背后是西部发射场、电话线守护、全国通信资源调度、遥测机房和后来的频谱分析共同构成的链路。
全频段频谱图

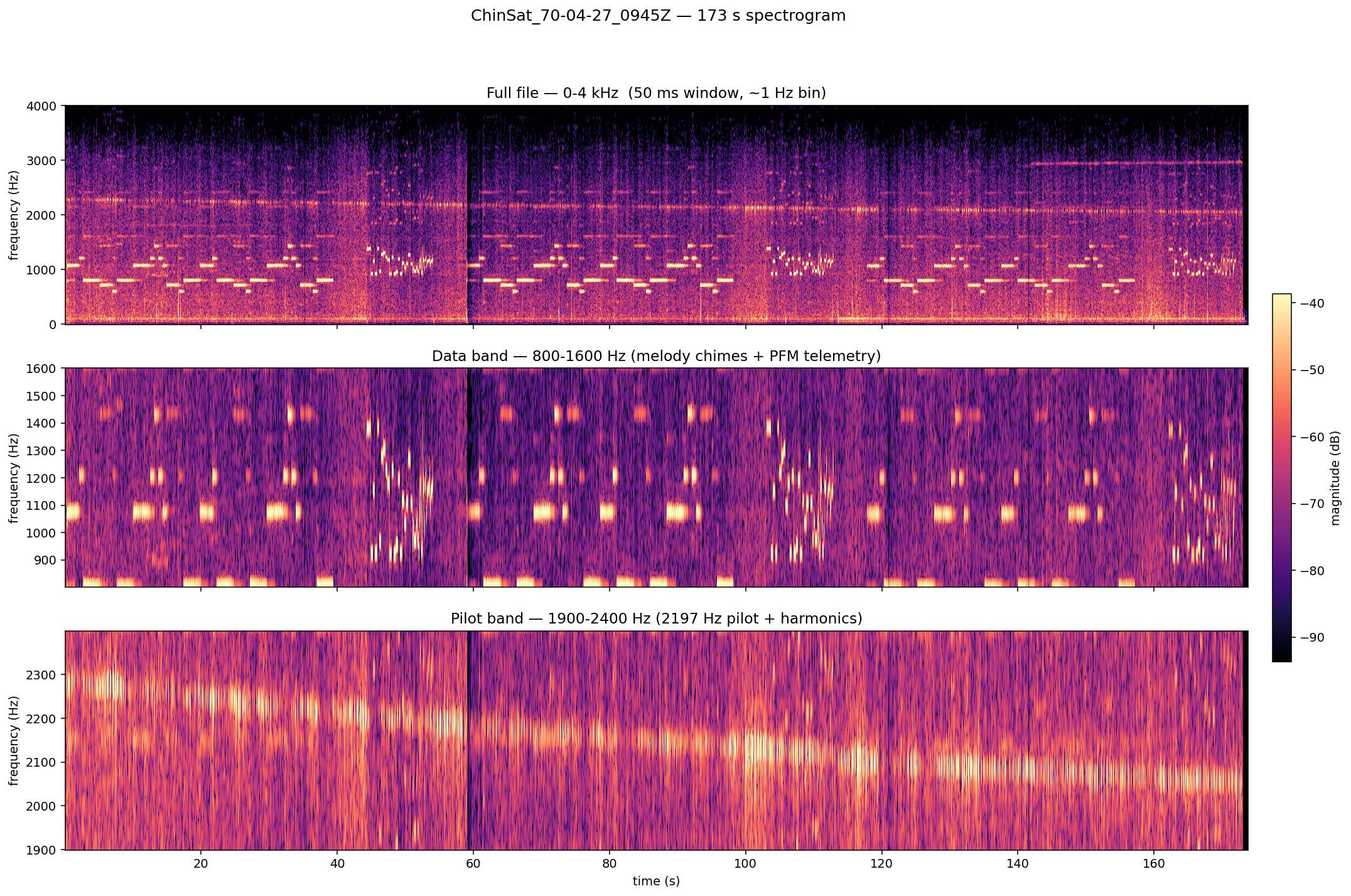

ChinSat 全 173 秒频谱图（0-4 kHz）。三个可见结构：
800-1400 Hz 数据带（音乐 + 遥测交替）、
2050-2300 Hz 缓慢下降的线（接收机本振与 RF 载波的拍频，包含 Doppler）、
2400-3000 Hz 稀疏点（数据带音调的 2 次谐波）。
一眼能看出的三个区域
数据带
800 - 1400 Hz
音乐和遥测数据都在这里。仔细看能分出两种不同的时域模式：
音乐是阶梯状的音符序列（6 个特定频率，每个持续几百毫秒），
遥测在名义 10 秒内传送，既有稳定平台，也有连续姿态波形。
漂移窄线
2050 - 2300 Hz
一条几乎线性向下倾斜的窄带信号。漂移率 −1.34 Hz/s。
接收机本振与载波的拍频是一种候选解释；其中可能同时包含多普勒与本振漂移，不能直接当成独立轨道验证。
谐波拖尾
2400 - 3000 Hz
音乐音调的 2 次谐波。振幅比基频低 23 dB。
这不是偶然的信号泄漏，是 502 所设计者故意在单音源上叠加的 ——
让纯正弦音色更"悦耳"。第 7 章详述。
单个遥测窗口的近景

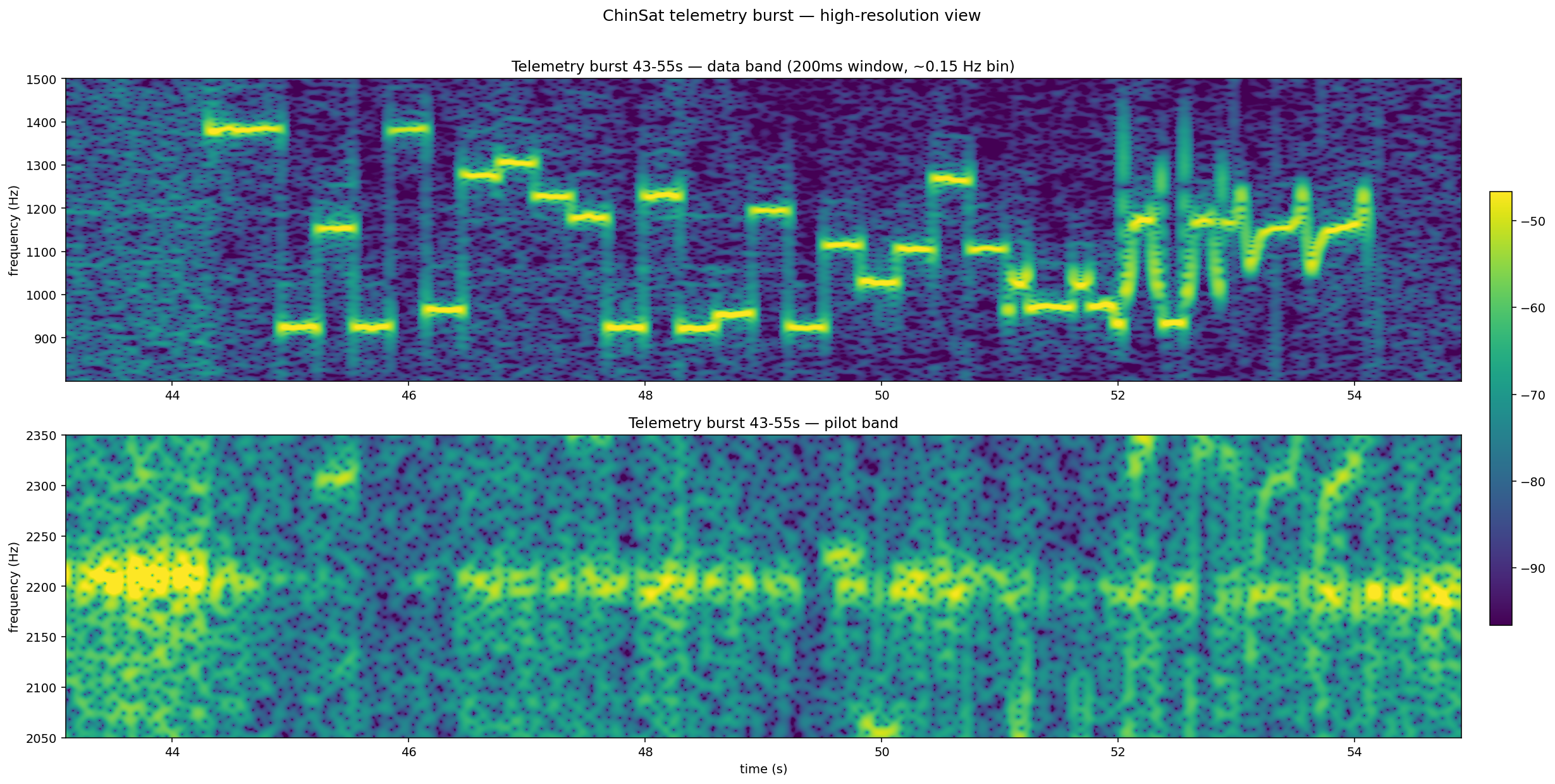

遥测附近 43–55 s 的频谱，使用 200 ms 窗；补零后的约 0.15 Hz 刻度不是独立分辨率。
平台顺序对应模拟换向输入。开头的三个参考电压占五个位置，不能从几个常见音高推出 4-FSK。
这幅图最初被读成四频同步标记
旧图注把约 922、1151、1276、1378 Hz 归为四个同步电平，并称之为“4-FSK 同步标记 + 模拟传感器值”。论文明确的前导只有 0、1.5、3 V 三种电压，约 1276 Hz 的平台属于测量区。
时域（音乐段局部）

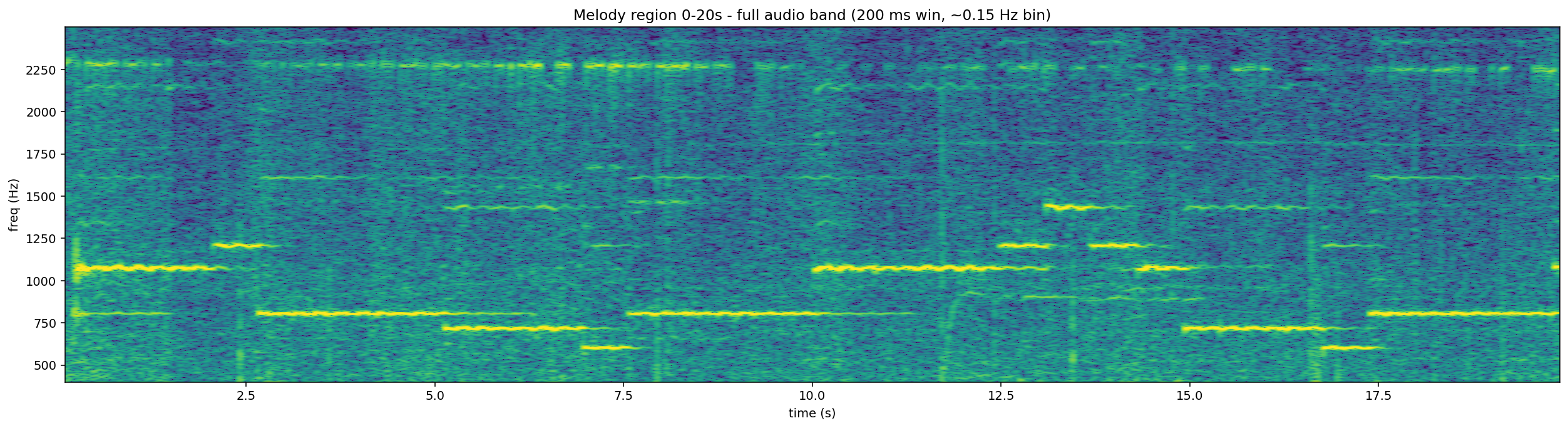

前 20 秒音乐段。可以数出 6 个不同音高——对应资料中提到的
"6 个音源振荡器代替音键"。水平线的清晰度说明这 20 秒尺度内的短期稳定度很高
（横线没有明显漂移）；这不必然意味着晶振基准——第 7 章
会从谐波结构论证它更像高 Q 的 LC 槽路。
论文与频谱的对应
刘承熙等人的论文确认音乐、空白、遥测、空白按 40/5/10/5 s 交替，遥测采用 PAM–FM–AM。固定顺序的平台和密集变化可以放进同一个模拟系统：五路已知电压建立同步和标定，后续主位置依次接入慢参数与连续姿态输入。
主开关有 32 路，图上几个位置可能连成同一个长平台或连续窗口，不能按可见音高的数量数通道。下一章直接按论文恢复换向顺序与参考电压，漂移窄线的接收机解释另在第九章比较。
早期的 4-FSK 解释与未经独立标定的速度推断
初步结论
就从频谱图本身，已经可以断言：
- 音频载波中不止一种信号：音乐主带 800-1200 Hz、遥测 tone 主聚 900-1400 Hz、
Doppler 拍频 2200 Hz 附近。音乐和遥测在频率上有显著重叠（900-1200 Hz 区间共用），
但时间上互斥（同一时刻只有一种）；只有 Doppler 拍频在频谱上完全独立。
频率-时间联合分离是后面解码的基础。
- 时间上呈 60 秒周期：音乐段约 40 秒、静默 5 秒、遥测段 10 秒、静默 5 秒。
3 次重复在 173 秒内清晰可见。
- 音乐由 6 个离散频率构成：对应 502 所资料中的
"6 个音源振荡器代替音键"。
- 遥测段内有约 20 个离散 hold，每个约 300 ms，排列于
4 个主要电平 + 若干中间电平——典型的 4-FSK 同步 + PFM 模拟编码。
- 2200 Hz 漂移线是接收机副产物，但可以被利用：其漂移率直接给出 RF Doppler 信息。
下一章讲如何从这些离散电平推出帧结构——同步字在哪里、换向器时钟多长、
4-FSK 四个电平怎么约定。
2026 年 9 月重测
850 Hz 下限漏掉了什么
重新读取本地长录音，比较 51.6–54.2 s、110.6–113.2 s 和 169.5–172.1 s，三段尾部都有明显移动的低频主线及近似谐波伴随线。密集区域的快速运动是真的。论文现在确认，快参数通过多个并联的主位置连续传送；具体脉冲形状仍要结合传感器调理电路解释。

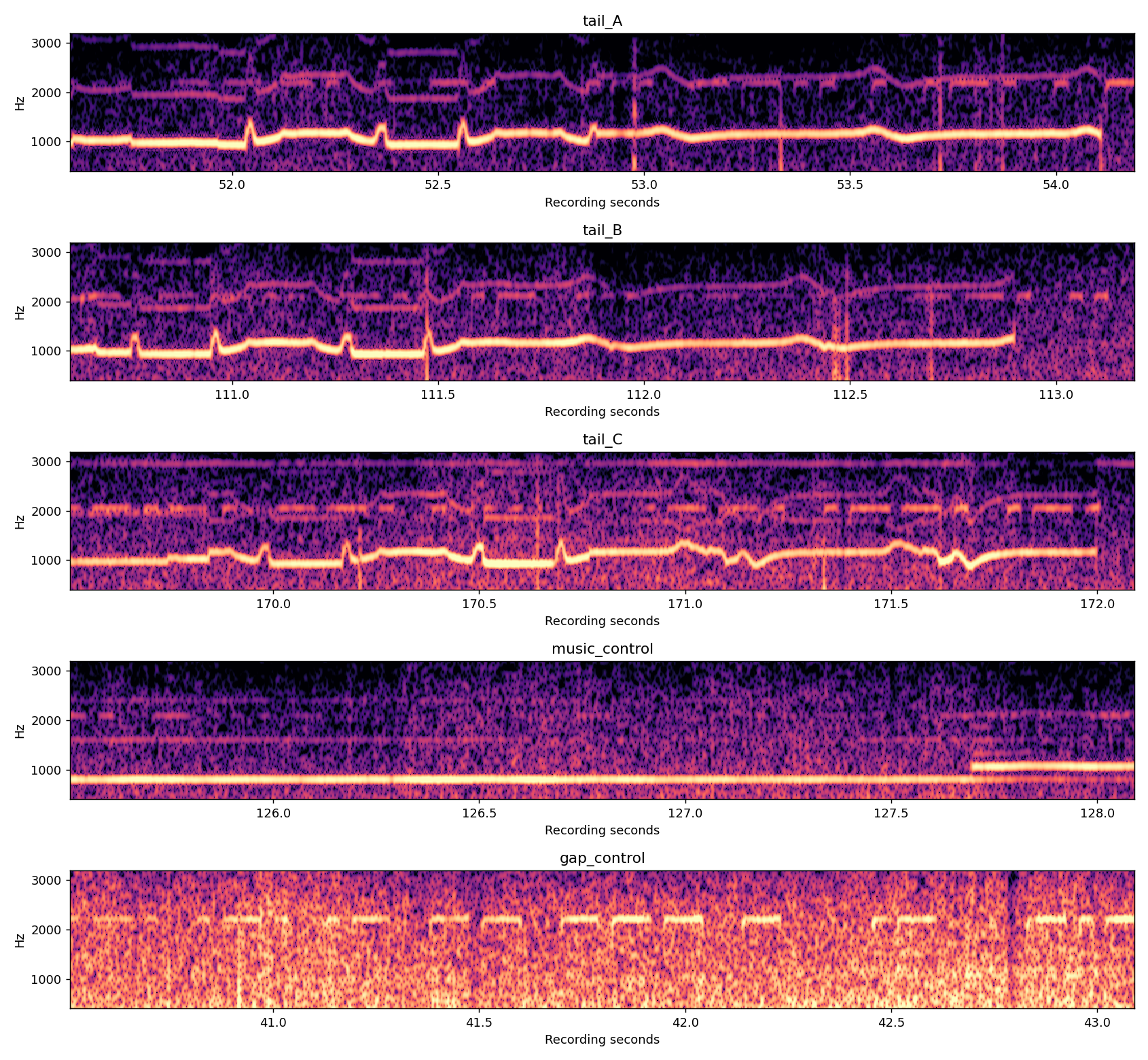

400–3200 Hz 频谱。前三幅的运动主线及近似谐波伴随线支持真实频率运动；音乐对照中约 780 Hz 的主音位于旧跟踪器的下限之外。各幅色阶独立，不能据此比较绝对功率。
125.5–127.7 s 的强音乐音调约在 780 Hz，旧跟踪器只搜索 850–1500 Hz，反而会追逐较弱的峰。间隙和白噪声也能让“最强峰”产生数百 Hz 的跳变。因此，不再把这些区段称为持续的密集遥测。
时间轴不能删短
旧代码先删掉低幅度样本，再把保留下来的索引差当作 10、25、50 ms，时间尺度已被改变。新计算保留时间戳，只有间隔内每个样本都有效才比较。约 10 ms 的变化量第 90 百分位，三段尾部为 16.1、22.0、27.8 Hz，音乐对照为 1.9 Hz；间隙和白噪声却达到 346.4、443.4 Hz。这说明跳变量本身不是检测证据。
这些数值仍受筛选和 16 ms 窗口平滑影响，不是最大变化率。1 ms 或 2 ms 的步长也不代表同样短的独立时间分辨率；FFT 补零得到的细频率刻度同样不等于分辨能力。
